Iċ-Ċentru tal-Maċinazzjoni tal-Ħġieġ CNC Vertikali jesegwixxi tħin awtomatizzat, tħaffir, countersinking, qtugħ ta 'talja, u illustrar tat-tarf f'setup vertikali wieħed. Il-qafas ta 'l-azzar iwweldjat riġidu jappoġġja pannelli tal-ħġieġ tqal f'angolu inklinat, u jnaqqas ir-rekwiżiti ta' spazju ta 'l-art filwaqt li jżomm distribuzzjoni stabbli tat-tagħbija waqt operazzjonijiet b'ħafna assi b'veloċità għolja.

Mgħammar b'tagħmir li jbiddel l-għodda awtomatika (ATC) u magħżel b'sewqan dirett b'torque għoli, il-magna tipproċessa ħġieġ arkitettoniku, tal-karozzi u ta 'ġewwa li jvarja minn 3 mm sa 25 mm fil-ħxuna. L-integrazzjoni diretta ma 'softwer standard ta' nesting CAD/CAM timminimizza l-ħin tas-setup u telimina l-iżbalji tal-immaniġġjar manwali bejn l-operazzjonijiet.

Karatteristiċi Ewlenin

Arkitettura tal-Qafas Vertikali Riġidu:L-istruttura ta 'l-azzar li ttaffi l-istress tiżola l-vibrazzjoni waqt passaġġi aggressivi tat-tħin, u tiżgura t-tolleranza tat-tixlif tat-tarf taħt 0.1 mm.

Sistema ta' Servo Drive b'ċirku magħluq:Servo muturi AC flimkien ma 'viti tal-ballun ta' preċiżjoni jagħtu preċiżjoni ta 'pożizzjonament lineari ta' +/-0.05 mm fl-assi attivi kollha.

Array pnewmatiku tal-ikklampjar tal-vakwu:It-tazzi tal-ġbid integrati u s-swaba 'ta' appoġġ mekkaniku jassiguraw il-pannelli tal-ħġieġ b'mod sikur mingħajr grif tal-wiċċ jew żlieq waqt routing b'RPM għoli.

Bidla Awtomatika tal-Għodda (ATC):Rivisti tal-għodda tat-tip tal-karużell jew tal-katina jżommu sa 12-il għodda tad-djamanti taper ISO/BT, li jippermettu għażla ta 'għodda awtomatizzata għal profili f'diversi stadji.

Kunsinna tal-Likwidant li jkessaħ permezz tal-magħżel:L-injezzjoni ta 'likwidu li jkessaħ bi pressjoni għolja timmira direttament l-interface tal-għodda tal-ħġieġ tad-djamanti biex tlaħlaħ it-trab tal-ħġieġ istantanjament u tevita l-qsim termali.

Speċifikazzjonijiet Tekniċi

Parametru ta' Speċifikazzjoni	Mudell Standard (VMC-2000)	Mudell Tqil (VMC-2500)
Daqs Max tal-Ħġieġ (L x H)	2000 x 1200 mm	2500 x 1600 mm
Firxa tal-Ħxuna tal-Ħġieġ	3 mm - 19 mm	3 mm - 25 mm
Veloċità massima tal-magħżel	12,000 RPM	18,000 RPM
Qawwa tal-Mutur tal-Magħżel	7.5 kW	11 kW
Għodda Magazine Kapaċità	8 Slots (ISO 30)	12-il Slot (ISO 40)
Eżattezza tal-Pożizzjonament	+/-0.05 mm	+/-0.03 mm
Enerġija Konnessa Totali	18 kW	24 kW
Dimensjonijiet tal-footprint	3800 x 2200 x 2800 mm	4500 x 2400 x 2950 mm

Kapaċitajiet ta' Ipproċessar

Tħin tal-kontorn:Qatgħat forom ġeometriċi kumplessi, qtugħ interni, qtugħ tas-sink, u kantunieri tar-raġġ ibbażati fuq tpinġijiet DXF importati.

Tħaffir b'Veloċità Għolja u Countersinking:Teżegwixxi toqob għomja, toqob li jgħaddu, u portijiet bil-kamin countersunk f'ċiklu ta 'pożizzjonament wieħed mingħajr reaming sekondarju.

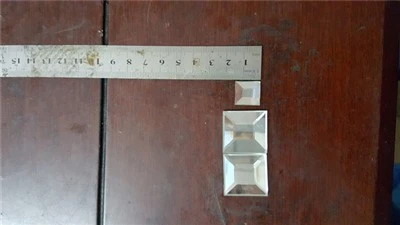

Profiling tat-tarf u ippolixxjar ċatt:Jiġġenera truf ċatti, lapes, Ogee, jew kaskata illustrati bl-użu ta 'roti tad-djamanti segmentati segwiti minn roti tal-illustrar tar-reżina-bond.

Intaljar u Slotting:Imtieħen qtugħ preċiżi tal-ħardwer għal fittings tal-garża, binarji tal-bibien li jiżżerżqu, u ċappetti tal-ħġieġ strutturali.

Applikazzjonijiet

01/

Faċċati arkitettoniċi:Xewk tal-ħġieġ strutturali, pannelli spandrel, u unitajiet tal-ħġieġ tal-ħajt tal-purtieri li jeħtieġu tolleranzi dimensjonali preċiżi.

02/

Diviżorji ta' ġewwa tal-ħġieġ:Bibien tal-ħġieġ mingħajr frejm, diviżuri tal-uffiċċju, u pannelli tal-balavostri bi qtugħ kumplessi taċ-ċappetti u l-lock.

03/

Kompartimenti tad-doċċa:Bibien tal-ħġieġ tas-sigurtà ttemprati u pannelli fissi li fihom toqob tal-pern imtaqqbin minn qabel u talji tat-tarf.

04/

Ħġieġ tal-Appliance & Għamara:Uċuħ tal-mejda, xkafef tal-ħġieġ tal-friġġ, u pannelli tal-bibien tal-forn li jeħtieġu tlestija tat-tarf u toqob tal-immuntar.

Customization & Soluzzjonijiet OEM

Linji ta 'manifattura jakkomodaw layouts speċifiċi ta' impjant u restrizzjonijiet ta 'utilità. Il-konfigurazzjonijiet tal-inġinerija jinkludu:

Ivvjaġġar tal-Assi Estiża:Tulijiet tas-sodda apposta sa 4000 mm għal pannelli arkitettoniċi ta 'daqs kbir.

Interfaces Integrati tat-Tagħbija/Ħatt:Moduli tal-conveyor tar-rombli kompatibbli ma 'tabelli tal-qtugħ upstream u magni tal-ħasil downstream.

Konfigurazzjonijiet Speċjalizzati tal-Magħżel:Setups ta 'magħżel doppju għal operazzjonijiet simultanji ta' roughing u tlestija fuq ġirjiet ta 'produzzjoni ta' volum għoli.

Integrazzjoni tas-Sistema ta' Kontroll:Appoġġ għal kontrolluri CNC proprjetarji jew preferuti (eż., ESA, Siemens, Syntec) li jaqblu mal-familjarità tal-operatur tal-impjant.

Kontroll tal-Kwalità u Servizz ta' Wara l-Bejgħ

Traċċabilità tal-Manifattura:L-iwweldjar strutturali jgħaddu minn analiżi ta 'elementi finiti (FEA) waqt id-disinn, segwit minn ittemprar termali biex ittaffi l-istress residwu tal-iwweldjar qabel it-tħin CNC ta' preċiżjoni tal-uċuħ tal-immuntar tal-linji gwida.

Ittestjar tal-Aċċettazzjoni tal-Fabbrika (FAT):Kull magna tgħaddi minn test kontinwu ta 'dry-run ta' 48 siegħa u kalibrazzjoni tal-interferometru tal-lejżer biex tivverifika l-kwadru ġeometriku u r-ripetibbiltà tal-ippożizzjonar lineari.

Appoġġ Tekniku u Spares:L-inġiniera tas-servizz reġjonali jipprovdu dijanjostika remota permezz ta 'konnessjoni VPN sigura. Il-komponenti kritiċi tal-ilbies (siġilli, suction cups, magħżel, u detenturi tal-għodda) huma maħżuna f'imħażen reġjonali biex jiżguraw id-dispaċċ fi żmien 24 siegħa.

Ċertifikazzjoni ta' Konformità:Pannelli elettriċi jaderixxu mal-istandards CE, li jutilizzaw Schneider u Siemens switchgear ta 'vultaġġ baxx.

Mistoqsijiet Frequenti

Q: X'inhu d-daqs minimu tal-ħġieġ li l-magna tista 'tikklamp u tipproċessa b'mod sikur?

A: Il-mudell standard jipproċessa pannelli tal-ħġieġ sa 300 x 300 mm. Għal biċċiet iżgħar, imżiewed tal-vakwu pnewmatiku aġġustabbli jistgħu jiġu kkonfigurati mill-ġdid madwar is-sub-tabella tal-aluminju.

Q: Kif il-magna tipprevjeni l-ksur tal-ħġieġ waqt it-tħaffir b'veloċità għolja?

A: Is-sistema CNC tapplika rati ta 'għalf varjabbli, jonqos awtomatikament hekk kif il-bit drill tad-djamanti joqrob lejn il-wiċċ tal-ħruġ. Il-lubrikazzjoni tal-likwidu li jkessaħ l-ilma fuq naħa doppja tnaqqas l-istress termali lokalizzat u tipprevjeni mikro-ċipep.

Q: Liema formati tas-softwer CAD/CAM huma direttament kompatibbli mal-kontrollur?

A: Il-PC industrijali abbord jaċċetta fajls standard DXF, DWG, u ISO G-code direttament. Il-pakketti tas-softwer tat-tbejjit użati b'mod komuni fl-industrija tal-ħġieġ jesportaw fajls kompatibbli tal-mogħdija tal-għodda mingħajr żbalji ta 'traduzzjoni.

Q: X'inhuma r-rekwiżiti speċifiċi ta 'utilità għall-installazzjoni?

A: L-installazzjoni teħtieġ provvista ta 'enerġija bi 3 fażijiet (380V/415V, 50Hz/60Hz), provvista ta' arja kkompressata li tagħti 0.6 sa 0.8 MPa f'300 L/min, u sistema ta 'filtrazzjoni/riċiklaġġ tal-ilma b'ċirku magħluq għaċ-ċirkwit tal-likwidu li jkessaħ.

Q: Kemm idum il-kalibrazzjoni u s-sostituzzjoni ta 'għodda ta' rutina?

A: Il-kejl tal-għoli tal-għodda huwa awtomatizzat permezz ta 'sonda pnewmatika ta' toolsetter. Il-bidla ta 'assemblaġġ ta' rota tad-djamanti fid-detentur ISO/BT tieħu madwar 3 minuti, b'kumpens awtomatiku għall-ilbies aġġornat fit-tabella tal-offset tal-għodda.

Q: Liema kopertura tal-garanzija tapplika għall-assemblaġġi tal-qalba mekkaniċi u elettriċi?

A: It-tagħmir iġorr garanzija standard ta '12-il xahar li tkopri difetti strutturali, assemblaġġi tal-magħżel, u servo drives elettroniċi, appoġġjati minn soluzzjoni ta' problemi ta 'softwer remot u żjarat ta' servizz skedati fuq il-post.

Talba għal Kwotazzjoni (RFQ)

Biex tiġġenera proposta ta' inġinerija preċiża u kwotazzjoni kummerċjali, jekk jogħġbok ipprovdi d-dettalji li ġejjin:

Dimensjonijiet massimi u minimi tal-ħġieġ (Tul, Għoli, Ħxuna).
Operazzjonijiet primarji tal-ipproċessar meħtieġa (eż., qtugħ arkitettoniku, talji taċ-ċappetti, illustrar tat-tarf).
